Спасибо за вопрос. С вами скоро свяжутся наши специалисты.
KORTITE - это трехкомпонентный гидрогель, способный к набуханию в воде, на основе акрилата или метакрилата с очень хорошими механическими свойствами, имеющий очень большой коэффициент удлинения.
KORTITE это гель с настраиваемой скоростью реакции от 15 секунд до 4 минут. Настроить время реакции можно при помощи добавляемого количества компонента В (см. таблицу скорости реакции).
KORTITE можно применять в случаях создания отсечной гидроизоляции, для остановки протечек воды и для ремонта температурных швов в сочетании с POLINIT.
Технические характеристики
Компонент AI
Консистенция: жидкий
Цвет: прозрачный
Запах: эфирный
Плотность (при 20 ° C): прибл. 1,22 г / см3 DIN EN ISO 3675
Вязкость (при 20 ° С): прибл. 65 мПа DIN EN ISO 2555
Компонент AII
Консистенция: жидкий
Цвет: бесцветный
Запах: аминоподобный
Плотность (при 20 ° C): прибл. 0,93 г / см3 DIN EN ISO 3675
Вязкость (при 20 ° С): прибл. 3,5 мПа DIN EN ISO 2555
Компонент В
Консистенция: твердый
Цвет: белый
Запах: без запаха
Плотность (при 20 ° C): прибл. 2,59 г / см3
Объемная плотность (при 20 ° C): прибл. 1,15 г / см3
Смесь А- и В-компонентов:
Температура применения * 5 - 40 ° С, температура оснований
Вязкость смеси (при 20 ° С): прибл. 4,2 мПа DIN EN ISO 2555
Данные о реакции при 20 ° С:
Жизнеспособность **: 10 с - 24 мин. DIN EN 14022
Окончательное отверждение ** 1 - 40 мин
Свойства после отверждения:
Консистенция: мягко-эластичная
Цвет: белый
Удлинение при разрыве: прибл. 1000% DIN EN ISO 527
Водопоглощение: прибл. 100% DIN EN ISO 62
* заявленный диапазон температур соответствует нашим рекомендациям. Как правило, продукт реагирует даже при очень низких температурах (исходя из нашего опыта до -15 ° C) или более высоких значениях, выше чем + 40 ° C. Следует признать, что могут возникнуть проблемы, которые не имеют прямого отношения к свойствам материала. При сильном морозе воздушные трубки насоса могут замерзнуть или внутри герметичного элемента конструкции насоса может образоваться лёд, что может привести к остановке работ. При температурах выше среднего, реакция материала может протекать слишком быстро, что может помешать успешному заполнению всех зон инъектирования. Кроме того, может случиться так, что активированный А-компонент, при очень высокой температуре, начнёт отверждаться даже без добавления B-компонента, что может привести к закупорке ТНВД.
** указанное время достигается за счет разного количеств компонента В, а также разных температурах.

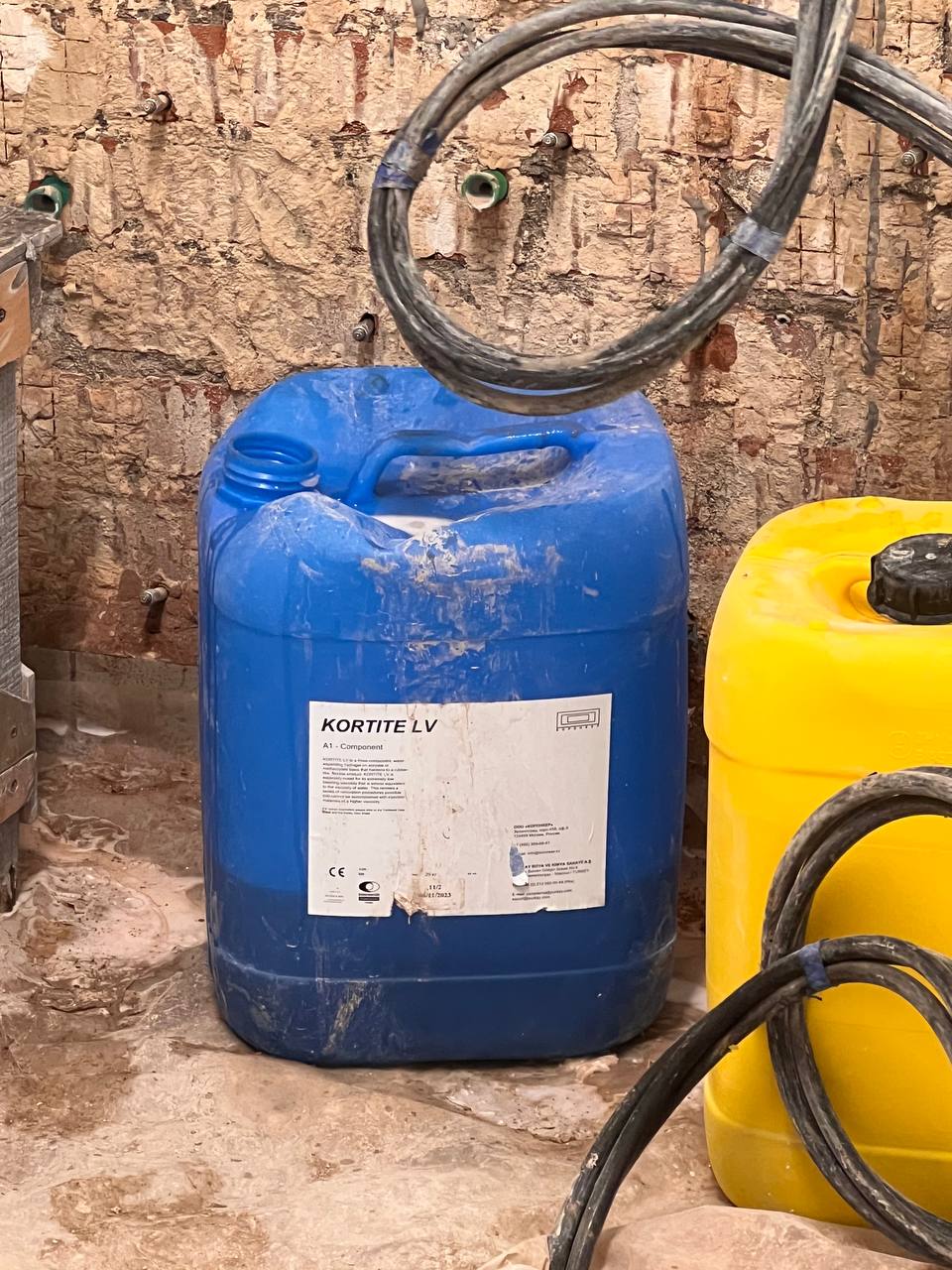

Приготовление KORTITE
Контейнер AII полностью опорожняется в контейнер AI и перемешивается в течение прибл. 3 минут. Компонент B смешивается в эквивалентный компоненту AI контейнере с 17 литрами водопроводной воды и затем снова перемешивается в течение 3 минут. Подготовленные таким образом компоненты A и B готовы к использованию в соотношении 1: 1 (объемных частей) с помощью двухкомпонентного инъекционного насоса.
Компонент AI, активированный с помощью AII, может использоваться в течение прибл. 4 часов(в зависимости от температуры). Использование активированного компонента AI не рекомендуется по истечении указанного периода. Готовый к использованию компонент B остается стабильным в течение прибл. 5 часов (в зависимости от температуры).В зависимости от количества компонента B (а также от температуры) можно регулировать параметры жизнеспособности материала. Указанные в табл. количество компонента B не может быть уменьшено и не может быть превышено.
Жизнеспособность KORTITE в зависимости от количества компонента B и температуры:
| 25 °C | 01:50 | 00:28 | 00:14 | 00:10 |
| 20 °C | 03:45 | 00:43 | 00:19 | 00:15 |
| 15 °C | 05:50 | 01:00 | 00:28 | 00:20 |
| 10 °C | 07:45 | 01:37 | 00:43 | 00:25 |
| 5 °C | 24:00 | 02:38 | 01:12 | 00:40 |
| 40 гр | 200 гр | 600 гр | 1000 гр |
